Saertex Liner® Gas
Saertex Liner® Gas je WRc certifikovaný sklolaminátový (GRP/GFK) UV vytvrzovaný liner určený pro bezvýkopovou sanaci plynovodních potrubí. Tento plně staticky nosný systém je navržen pro tlakové aplikace a představuje moderní řešení pro renovaci ocelových a litinových plynovodů bez nutnosti rozsáhlých výkopových prací. Systém je dostupný ve dvou variantách Typ S+ (ekonomické řešení pro provozní tlaky do 2 bar) a Typ S+ XR (tlakové provedení pro vyšší provozní tlaky až do 33 bar).
Hlavní výhody systému Saertex Liner® Gas
WRc certifikace pro plynovody
Saertex Liner® Gas je certifikován nezávislou organizací Water Research Centre (WRc) pro sanaci ocelových a litinových plynovodních řadů. Kromě mechanických zkoušek splňuje systém také požadavky na:
- plynotěsnost
- chemickou odolnost
- dlouhodobou provozní bezpečnost
- odolnost proti permeaci plynů.
Systém je určen pro bezvýkopovou renovaci distribučních plynovodů pomocí technologie UV-CIPP.
Plně staticky nosná konstrukce
Saertex Liner ® Gas vytváří po vytvrzení samonosnou konstrukci uvnitř původního potrubí. Liner přebírá zatížení nezávisle na stavu starého potrubí a je klasifikován jako:
- Class A dle DIN EN ISO 11295
- Class IV dle AWWA M28.
Použití multiaxiálních ECR skelných vláken zajišťuje vysokou mechanickou pevnost a dlouhodobou odolnost vůči korozi i chemickému zatížení.
Optimalizované hydraulické vlastnosti
Nízká tloušťka stěny lineru v kombinaci s velmi hladkým vnitřním povrchem maximalizuje průtočnost plynovodního potrubí. Díky tomu lze zachovat vysokou kapacitu potrubní sítě i po sanaci.
Technické informace o Saertex Liner® Gas

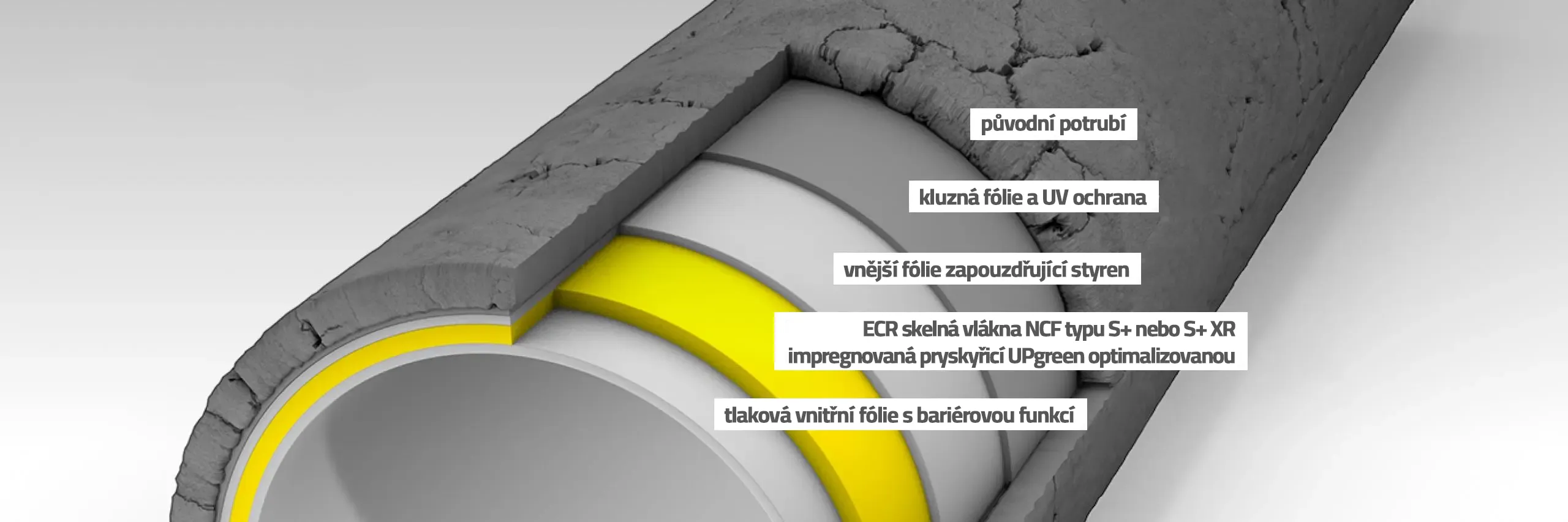

Konstrukce lineru
Saertex Liner® Gas obsahuje několik funkčních vrstev:
- kluznou a UV ochrannou fólii
- vnější fólii zapouzdřující styren
- ECR skelná vlákna impregnovaná UPgreen pryskyřicí
- tlakovou vnitřní fólii s bariérovou funkcí.
Integrovaná kluzná fólie současně chrání liner během zatahování do potrubí a zabraňuje předčasnému vytvrzení UV zářením během instalace.
UPgreen – CO₂ optimalizovaná výroba
Saertex využívá technologii UPgreen, která optimalizuje výrobu polyesterových pryskyřic z hlediska uhlíkové stopy. Výrobce uvádí úsporu přibližně 250 000 kg CO₂ za čtvrtletí oproti standardní výrobě. Na vyžádání lze dodat certifikát potvrzující dosažené úspory CO₂ pro konkrétní projekt.
Instalace
Saertex Liner® Gas je instalován zatahováním do stávajícího plynovodu a následně vytvrzen UV světlem. Technologie UV-CIPP umožňuje:
- minimální výkopové práce
- rychlou realizaci
- omezení odstávek distribuční sítě
- minimální zásah do okolní infrastruktury
- vysokou rychlost vytvrzení.
Technické parametry
oblast použití: plynovody
technologie: UV-CIPP
typ pryskyřice: UP / UPgreen
rozsah DN: 250–1200
provozní tlak: typ S+ až 2 bar, typ S+ XR až 33 bar
síla stěny: cca 4–12,3 mm
maximální délka instalace: až 350 m
instalace zatahováním
vytvrzení UV světlem.
Technická a projektová podpora
Saertex MultiCom poskytuje kompletní podporu pro realizaci tlakových projektů:
- technické konzultace
- statické výpočty
- návrh vhodné konstrukce lineru
- podpora při realizaci
- školení instalačních týmů
- možnost dodání UV instalační technologie.
