Saertex Liner® H2O
Saertex Liner® H2O je UV-CIPP tlakotěsný a hygienicky certifikovaný GRP/GFK liner určený pro bezvýkopovou sanaci potrubí pitné vody pomocí technologie UV-CIPP. Tento UV vytvrzovaný rukávec nabízí vysokou mechanickou odolnost, nízkou tloušťku stěny a schválení pro použití v oblasti pitné vody ve více než 12 zemích světa. V roce 2019 získal prestižní ocenění ISTT Innovation Award. Systém je dostupný ve dvou konstrukčních variantách Typ S+ (ekonomické řešení pro nízkotlaké aplikace do 1 bar) a Typ S+ XR (tlakové provedení pro potrubí pitné vody až do 33 bar).
Hlavní výhody systému Saertex Liner® H2O
Certifikované řešení pro pitnou vodu
Saertex Liner® H2O využívá bezstyrenovou vinylesterovou pryskyřici (SFVE) a splňuje přísné hygienické požadavky pro kontakt s pitnou vodou. Produkt disponuje schváleními a certifikacemi jako:
- DVGW W270
- KTW
- NSF/ANSI
- Standard 61
- AS/NZS 4020:2018
- další národní schválení pro pitnou vodu
Plně staticky nosný systém
Liner tvoří samonosnou konstrukci, která přebírá vnitřní i vnější zatížení potrubí. Systém je klasifikován jako:
- Class A dle DIN EN ISO 11295
- Class IV dle AWWA M28.
Těsně přiléhající konstrukce umožňuje bezpečný provoz i při vysokých tlacích až 33 barů.
Optimalizované hydraulické vlastnosti
Velmi hladký vnitřní povrch a nízká tloušťka stěny lineru minimalizují hydraulické ztráty a maximalizují průtok potrubím. Díky tomu je Saertex Liner® H2O vhodný i pro vodovodní řady s vysokými nároky na průtok a tlakové poměry.
Ověřená technologie po celém světě
Saertex Liner® H2O byl použit ve stovkách UV-CIPP instalací po celém světě – od Evropy přes Asii až po Severní a Jižní Ameriku. Výrobce uvádí více než 400 realizovaných tlakových projektů. Mezi referenční realizace patří například Valencia (Španělsko), Shanghai (Čína), Illinois (USA), Brazílie, Polsko, Austrálie a Nový Zéland.
Technické infromace o Saertex Liner® H2O

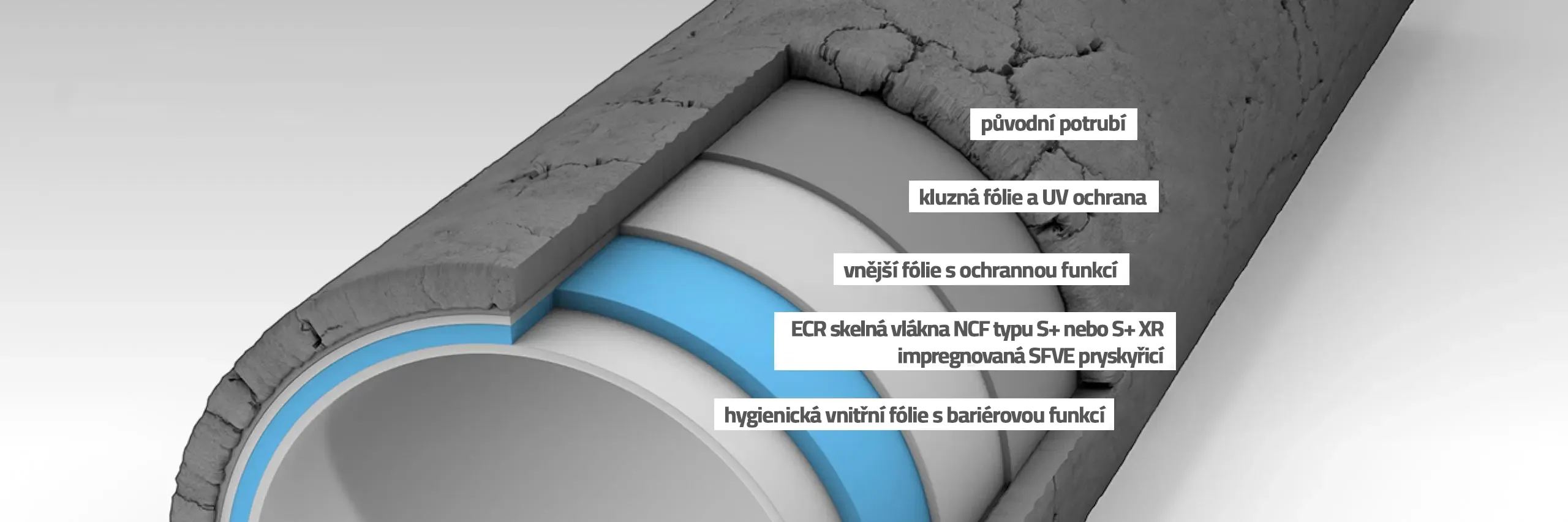

Konstrukce lineru
Saertex Liner® H2O se skládá z několika funkčních vrstev:
- kluzná a UV ochranná fólie
- bariérová vrstva zapouzdřující pryskyřici
- multiaxiální ECR skelná vlákna
- bezstyrenová SFVE pryskyřice
- hygienická vnitřní fólie s bariérovou funkcí.
Integrovaná ochranná fólie chrání liner během zatahování do potrubí a zároveň zabraňuje nechtěnému vytvrzení UV zářením během instalace.
Instalace
Saertex Liner® H2O je instalován zatahováním do původního potrubí a následně vytvrzen UV světlem. Tato technologie přináší několik zásadních výhod:
- minimální výkopové práce
- rychlou realizaci
- omezení odstávek vodovodního řadu
- nižší dopad na okolní prostředí
- minimální zásah do městské infrastruktury.
Technické parametry
oblast použití: potrubí pitné vody
technologie: UV-CIPP
typ pryskyřice: SFVE – bezstyrenová vinylesterová pryskyřice
rozsah DN: 250–1200
maximální provozní tlak: až 33 bar
síla stěny: cca 4–12 mm
maximální délka instalace: až 350 m
skladovatelnost: až 6 měsíců při předepsané teplotě skladování.
Technická a projektová podpora
Saertex MultiCom poskytuje kompletní technickou podporu od návrhu projektu až po realizaci:
- statické výpočty dle DWA a ASTM
- studie proveditelnosti
- technická školení
- podpora aplikačních techniků
- možnost pronájmu nebo dodání UV instalační techniky.
